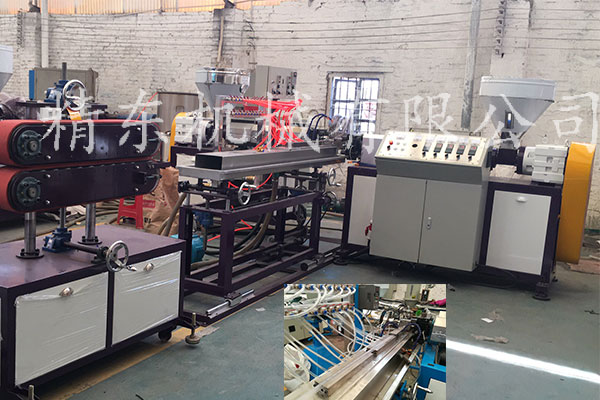

塑料胶条挤出机是由传动部分、加料装置、料筒、螺杆、机动和模头组成的。
一、传动部分
传动部分通常由电动机,减速箱和轴承等组成。在挤出的过程中,螺杆转速必须稳定,不能随着螺杆负荷的变化而变化,这样才能保持所得制品的质量均匀一致。传动系统的作用是驱动螺杆,供给螺杆在挤出过程中所需要的力矩和转速,通常由电动机、减速器和轴承等组成。而在结构基本相同的前提下,减速机的制造成本大致与其外形尺寸及重量成正比。因为减速机的外形和重量大,意味着制造时消耗的材料多,另所使用的轴承也比较大,使制造成本增加。
二、加料装置
供料一般大多采用粒料,但也可以采用带状料或者粉料。装料设备通常都使用锥形加料斗,其容积要求至少能提供一个小时的用量。料斗底部有截断装置,以便调整和切断料流,在料斗的侧面装有视孔和标定计量的装置。有些料斗还可能带有防止原料从空气中吸收水分的减压装置或者加热装置,或者有些料筒还自带搅拌器,能为其自动上料或加料。
三、料筒
一般为一个金属料桶,为合金钢或者内衬为合金钢的复合钢管制成。其基本特点为耐温耐压强度较高,坚固耐磨耐腐蚀。一般料筒的长度为其直径的15~30倍,其长度以使物料得到充分加热和塑化均匀为原则。料筒应该有其足够的厚度与刚度。内部应该光滑,但是有些料筒刻有各种沟槽,以增大与塑料的摩擦力。在料筒外部附有电阻、电感以及其他方式加热的电热器、温度自控装置及冷却系统。
四、螺杆
螺杆是挤出机的心脏,是挤出机的关键部件,螺杆的性能好坏,决定了一台挤出机的生产率、塑化质量、填加物的分散性、熔体温度、动力消耗等。是挤出机最重要的部件,它可以直接影响到挤出机的应用范围和生产效率。通过螺杆的转动对塑料产生极压的作用,塑料在料筒中才可以发生移动、增压以及从摩擦中获取部分热量,塑料在料筒的中的移动过程中获得混合和塑化,黏流态的熔体在被挤压而流经口模时,获得所需的形状而成型。与料筒一样,螺杆也是用高强度、耐热和耐腐蚀的合金制备而成。由于塑料的种类很多,它们的性质也各不相同。因此在实际操作中,为了适应不同的塑料加工需要,所需的螺杆种类不同,结构也有各有差别。以便能最大效率的对塑料产生最大化运输、挤压、混合和塑化作用。
五、机头和模头
机头和模头通常为一整体,习惯上统称机头;但也有机头和模头各自分开的情况。机头的作用是将处于旋转运动的塑料熔体转变为平行直线运动,使塑料进一步塑化均匀,并使熔体均匀而平稳的导入模头,还赋予必要的成型压力,使塑料易于成型和所得制品密实。模头为具有一定截面形状的通道,塑料熔体在模头中流动时取得所需形状,并被模头外的定型装置和冷却系统冷却硬化而成型。机头与模头的组成部件包括过滤网、多孔扳、分流器(有时它与模芯结合成一个部件)、模芯、模头和机颈等部件。
